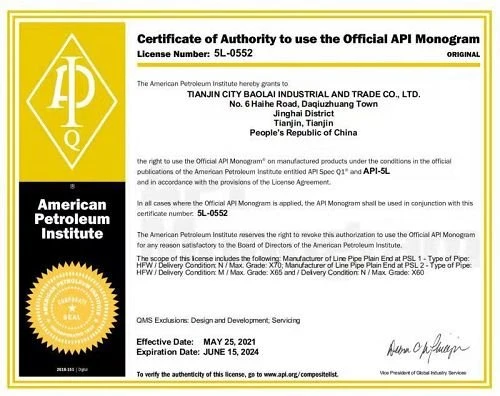

· Period: 2020/5 / 25 - 2024 / 6/15
· Ne .: 5l -0552
· Certifikativna tela: Američki naftni institut
Opseg
1. Svrha i pokrivenost
Svrha ove specifikacije je pružanje standarda za cijev pogodnu za upotrebu u transportu na plin, vodu i ulje u nafti i prirodnoj plinskoj industriji .
Ova specifikacija pokriva bešavnu i zavarenu cijev od čelične linije . Uključuje obični, navodni i cijev za navojnu cijev, kao i kroz ftowline (TFL) cijev i cijev sa krajevima pripremljenim za upotrebu sa posebnim spojnicama .
Iako se sastanak cijevi obične linije ove specifikacije prvenstveno namijenjeno za šminku polja oboljenim zavarivanjem, proizvođač neće preuzeti odgovornost za zavarivanje polja.
2. Nivo specifikacije proizvoda (PSL)
Ova specifikacija uspostavlja zahtjeve za dvije razine specifikacije proizvoda (PSL I i PSL 2) . ove dvije PSL oznake definiraju obvezne zahtjeve za utjecaj u karbonu, zarez, maksimalnu čvrstoću prinosa i druge razlike su sažete u Dodatku 1.
Zahtjevi koji se primjenjuju na samo PSL I ili samo PSL 2 su tako označeni . zahtjevi koji nisu označeni na određeni PSL primjenjuju se na oba PSL i i PSL 2.
Kupac može dodati zahtjeve za kupovinu naloga za PSL I ili PSL 2, kako su pruženi dodatnim zahtjevima (dodatak f) i druge opcije (4. 2 i 4.3).
3. Ocene
Ocjene (vidi bilješku) obuhvaćene ovom specifikacijom su standardne ocjene A25, A, B, X42, X46, X52, X56, X60, X65, X70 i X80; I bilo koje posredne ocjene (ocjene koje su veće od X42, srednji u dva uzastopna standardna razreda i dogovaraju kupca i proizvođača) .
PSL i cijev može se isporučiti u ocjenama A25 kroz x 70.
PSL 2 cijev može se isporučiti u razredima B putem x 80.
CLASS II (CI II) čelik je repioziran i vjerovatno ima bolju svojstva navoja nego klase I (CI L) . jer klasa II (CII) ima veći fosforni sadržaj od klase I (CI l), možda je nešto teže saviti .
Cijev proizvedena kao razred x60 ili viša ne smije se supstituirati za cijev naređenu kao ocjenu X52 ili niži bez odobrenja kupca .
Napomena: Oznake razreda su bez dimenzija . ocjene A i B ne uključuju referencu na navedenu minimalnu snagu prinosa; Međutim, ostale oznake razreda sastoje se od slova A ili X, nakon čega slijede prve dvije znamenke navedenog minimalne snage prinosa u u. S. uobičajene jedinice .
4. Dimenzije
Korišćene veličine su oznake bez dimenzija, koje su izvedene iz navedenog vanjskog promjera mjerenog u u. uobičajenim jedinicama i pružaju a
Pogodna metoda referenciranja veličine cijevi unutar teksta i tablica (ali
ne za opise narudžbe) . Veličine cijevi 23/8 i veće su izražene kao cijeli brojevi i frakcije; Veličine cijevi manjih od 23/8 izražene su na tri veličine . Oznake veličine i "oznaka nominalne veličine" korištene u korištenju ove specifikacije koje su naveli na osnovu ove oznake u ovoj novoj veličini korištenim u ovoj specifikaciji, posebno korištenju u tablicama 4, 5 i 6a .
PSL i cijev može se isporučiti u veličinama od 0,405 do80.
PSL 2 cijev može se isporučiti u veličinama od 4 '/ 2 do80.
Dimenzionalni zahtjevi za navojem i navojem, određivanjem prakse za upravljanje, gage specifikacijama i certificiranju, kao i instrumenti i metode za pregled niti date su u API standardu 5b i primjenjivi su na navojne proizvode pokrivene ovom specifikacijom .
